Chipholder

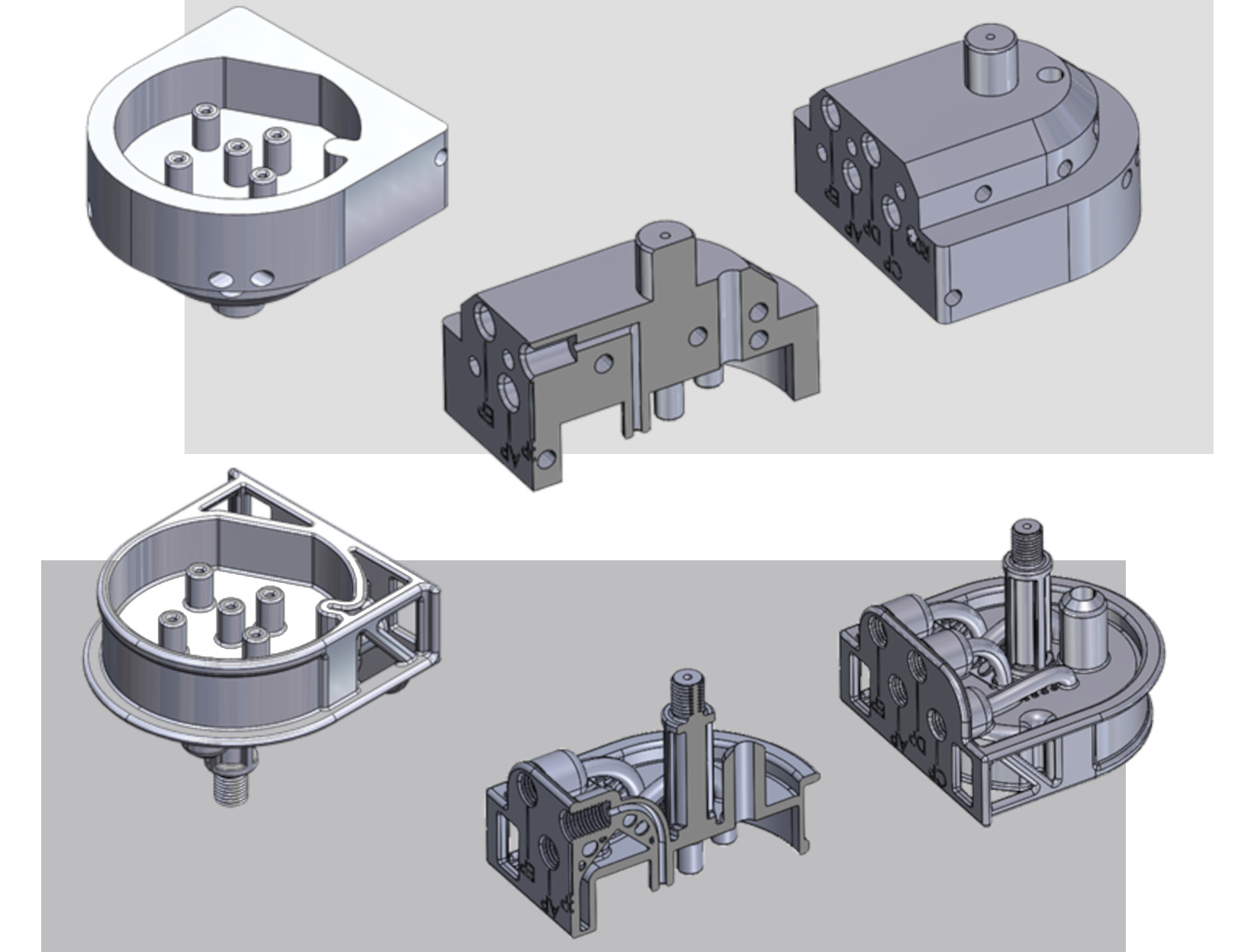

Dit voorbeeld van topologische optimalisatie betreft een chipholder voor een microfluidische  toepassing. Voorafgaand aan deze CAE exercitie moet bekend zijn hoe het onderdeel in het systeem verwerkt zit ter bepaling van de randvoorwaarden. Welke functionaliteiten, interfaces, en posities moeten gehandhaafd blijven en waar zijn wijzigingen toegestaan en gewenst? Verder leg je mechanische belastingen vast en natuurlijk het materiaal.

 Na een paar iteratieslagen zijn aanpassingen aan het uitgangsmodel gedaan en deze topologische optimalisatie resulteert in de volgende voordelen:

• Materiaal- en gewichtsbesparing van > 60%
• Vloeistofstroom zonder dode hoeken en met minder intern volume waardoor er minder van het kostbare vloeistof medium nodig is.
• Eliminatie van secundaire nabewerkingen door integratie van schroefdraad.

Dit voorbeeld betreft een relatief klein onderdeel en natuurlijk is dit ook op grotere schaal mogelijk. Wanneer optimalisatie van vloeistofstromingen het belangrijkste vraagstuk is zouden wij bij TSG Group eerst vanuit CFD simulaties optimaliseren gevolgd door topologie optimalisatie.
